真空上料机系统

 真空上料机系统的详细介绍

   颗粒粉真空上料机通常配合解包、进料、仓储、卸料、研磨、筛分、金属检测、输送及计量设备。

   1.2目的是将粉料采用真空输送方式上料到2#料罐

   1.3本项目为新建颗粒粉真空上料机系统，乙方负责设计、制造、安装、调试。

   1.4交货地点：物流到工厂

   1. 颗粒粉真空上料机技术要求

   2.1系统构成：储料部分 2输送部分 3卸料部分 4控制部分。

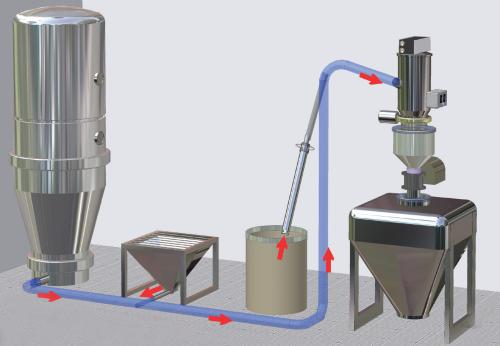

   颗粒粉真空上料机工作原理

   2.3颗粒粉真空上料机工艺流程：叉车将吨袋料提升至储料桶入料口放料--启动罗茨风机--真空斗产生负压开始吸料--压缩空气吹气系统自动清理过滤蕊-旋转阀（2组）自动排料入罐完成1个动作---依次循环工作。这个过程中罗茨风机不会停机，当硼砂罐料位达到高位或储料罐空罐时系统停止工作。

   2.4工艺参数：采用罗茨真空负压输送系统；物料：粉或者颗粒，硼砂等，比重2.5，微颗粒料。输送高度12米，水平距离11米，输送量：2000公斤/h。由叉车将吨装袋叉至储料箱入料口处.进行无粉尘管道方式输送。

   2.4颗粒粉真空上料机设备参数：

   2.4.1：罗茨风机：7.5Kw，型号：100V-II 流量:6.73立方/分钟 压力:-40KPa

   2.4.2 过滤器：过滤精度0.4微米

   2.4.3真空料斗：材质：SUS304规格:￠600*900*2㎜

   2.4.4自动放料斗：材质：SUS304规格:￠600*900*2㎜

   2.4.5压缩空气反吹系统：型号:GTD/GTE110 功能:脉冲反吹

   2.4.6气动系统：SMC

   2.4.7控制系统：

   2.4.8料罐：SUS304 不锈钢圆形储料罐：直径1500MM*高1300MM*2㎜，有效容积1200升，中心投料孔径500MM.

   2.5真空上料机系统技术要求

   2.5.1整个系统需满足OC安，全规范要求（LTT，机械防护）

   2.5.2整个系统需运行可靠，不得有漏料、堵料情况

   2.5.3整个系统需满足OC TPM的要求（可维护性、设备标识）

   2.5.4真个系统材料需为国标正规厂家材料

   2.5.5管路选材需耐磨，保证使用寿命一年以上

   2.6乙方需根据甲方实际工艺及现场来设计方案。方案需得到甲方认可。

   2.7乙方需提供完整的系统资料（设备原理图、备件清单、使用手册等）

   3．颗粒粉真空上料机安装、调试、验收

   3.1乙方负责一切安装所需工具和设备.

   3.2安装质量必须符合国家现行相关规范和标准。

   3.3接到设备故障后乙方应４小时内赶到现场

   3.4系统验收:系统连续运行48小时无故障

   4．颗粒粉真空上料机培训

   5.1乙方必须对甲方人员提供设备原理、设备安，全、设备维护等培训。

   5．其它事项

   5.1乙方负责运输、下货安装。自备所需工具设备。

   5.2在制作、运输、安装过程中因乙方原因造成的商品件及零部件的损坏，由乙方负责。

   5.3变更(材料/设计/商品件等有关的变更)均以文字资料为依据,经甲方审批后实施。
